Теплообменник в котельной

Для чего в котельной нужен теплообменник?

Теплообменник — устройство, передающее тепло от одной среды к другой без их физического смешивания. Задача возникает практически в каждой котельной: вода в котле нагревается до 90–95 °C и циркулирует по замкнутому контуру отопления, но напрямую пускать её потребителю нельзя. Для горячего водоснабжения нужна вода температурой 60–65 °C, а сетевая вода котлового контура содержит химические реагенты и антикоррозионные присадки, недопустимые в санитарных нормах для воды из крана. Теплообменник решает обе задачи одновременно: снижает температуру и разделяет контуры, не позволяя им смешиваться физически.

По какому принципу теплообменник передаёт тепло?

В основе работы любого теплообменника лежит один и тот же физический принцип: две среды — горячая и холодная — движутся по разделённым каналам в непосредственной близости друг от друга, разделённые тонкой теплопроводящей стенкой. Стенка (труба или пластина) пропускает тепло за счёт теплопроводности материала, но не пропускает саму жидкость. Эффективность передачи тепла зависит от площади контакта, материала стенки, скорости движения сред и от того, движутся ли потоки навстречу друг другу (противоток) или в одном направлении (прямоток). Противоточная схема, применяемая в большинстве современных теплообменников, обеспечивает более высокий КПД передачи тепла.

Какие типы теплообменников применяются в котельных?

В промышленных и коммунальных котельных используются три основных конструктивных типа теплообменников, различающихся по устройству, эффективности и области применения.

Как устроен кожухотрубный теплообменник?

Кожухотрубный теплообменник — массивная конструкция, представляющая собой пучок труб, заключённый в общий кожух. Холодная вода поступает через приёмный патрубок в трубы, проходит по ним до противоположного конца и выходит через отводящий патрубок. Горячая вода подаётся в межтрубное пространство и, обтекая трубы снаружи, отдаёт им тепло, после чего выходит с другого конца кожуха. Для увеличения пути движения горячей воды и повышения теплопередачи внутри кожуха устанавливаются перегородки, которые одновременно служат опорами труб, предотвращая их прогиб под собственным весом. Кожухотрубные теплообменники отличаются высокой механической прочностью, устойчивостью к загрязнённым средам и большим ресурсом — их выбирают там, где важна надёжность при работе с высоким давлением и температурой.

Чем пластинчатый теплообменник отличается от кожухотрубного?

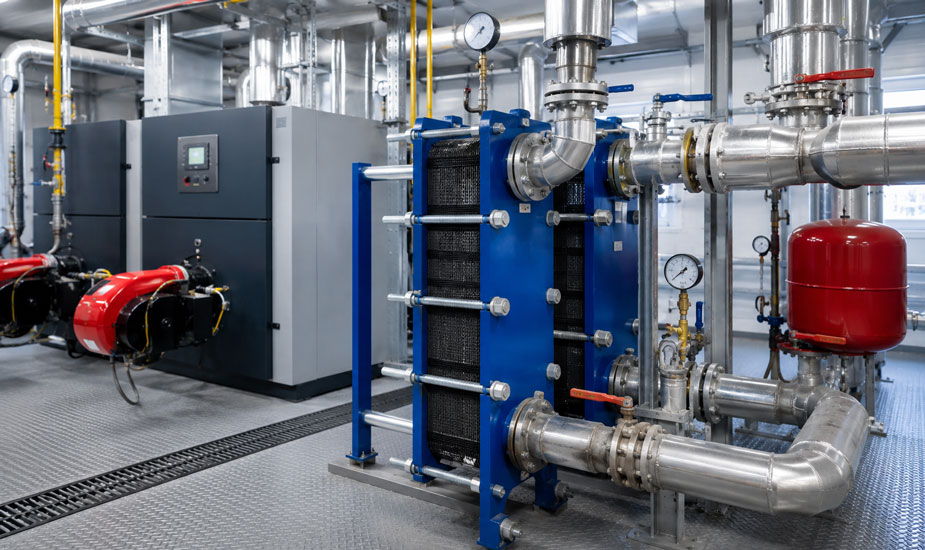

Пластинчатый теплообменник — компактная конструкция, основным элементом которой является пакет тонких металлических пластин, изготовленных из коррозионностойких сплавов, как правило нержавеющей стали. Каждая пластина имеет гофрированный профиль, увеличивающий площадь теплообмена, и уплотнительные прокладки из термостойкой резины по контуру. Пластины собираются в пакет так, что горячая и холодная среды поочерёдно проходят между соседними пластинами в противоположных направлениях, обеспечивая интенсивный теплообмен на минимальной площади. Прокладки предотвращают смешивание сред и при необходимости заменяются — это ключевое эксплуатационное преимущество разборных пластинчатых теплообменников перед паяными моделями, которые применяются в основном в бытовой технике и не подлежат разборке для обслуживания.

Благодаря большой площади контакта и тонкой стенке пластинчатые теплообменники обеспечивают заметно более высокий КПД теплопередачи по сравнению с кожухотрубными аналогами при значительно меньших габаритах. Именно поэтому они стали стандартным решением для тепловых пунктов многоквартирных домов, коммерческих объектов и большинства современных промышленных котельных, где ключевую роль играют компактность и высокая эффективность.

Когда применяются теплообменники типа «труба в трубе»?

Двухтрубный теплообменник (типа «труба в трубе») — наиболее простая и давно известная конструкция: одна труба меньшего диаметра проходит внутри другой, большего диаметра, концентрически. По внутренней трубе движется одна среда, по кольцевому зазору между трубами — другая, навстречу первой. Для увеличения теплообменной поверхности такие теплообменники изготавливаются в виде многосекционных сборок из последовательно соединённых участков. Их главный недостаток — громоздкость конструкции и высокий расход металла при относительно небольшой площади теплопередачи. Сегодня двухтрубные теплообменники применяются реже, в основном там, где требуется работа с сильно загрязнёнными или вязкими средами, для которых узкие каналы пластинчатого теплообменника непригодны.

Как выбрать теплообменник для конкретной котельной?

Выбор типа и модели теплообменника определяется несколькими факторами: требуемой тепловой мощностью, температурным графиком системы, качеством и агрессивностью теплоносителя, допустимыми габаритами помещения и бюджетом проекта. Для большинства современных водогрейных котельных с горячим водоснабжением оптимальным решением остаётся разборный пластинчатый теплообменник — благодаря высокой эффективности, компактности и ремонтопригодности. Расчёт необходимой площади теплообмена — часть общего теплотехнического расчёта котельной, выполняемого на этапе проектирования вместе с подбором всего остального оборудования.

Как правильно эксплуатировать теплообменник, чтобы он служил долго?

Даже качественный теплообменник со временем накапливает отложения на теплопередающих поверхностях — накипь со стороны нагреваемой воды и загрязнения со стороны сетевого контура. Слой отложений снижает теплопередачу и увеличивает гидравлическое сопротивление, вынуждая насосы работать с повышенной нагрузкой. Регулярная промывка теплообменника — обязательный элемент планового обслуживания котельной, позволяющий поддерживать паспортную эффективность оборудования на протяжении всего срока службы. Для пластинчатых теплообменников также важно своевременно проверять состояние уплотнительных прокладок: их износ или потеря эластичности приводит к утечкам и падению давления в контуре. Грамотная эксплуатация и своевременное обслуживание теплообменника напрямую влияют на энергоэффективность всей котельной и на срок службы оборудования в целом.
