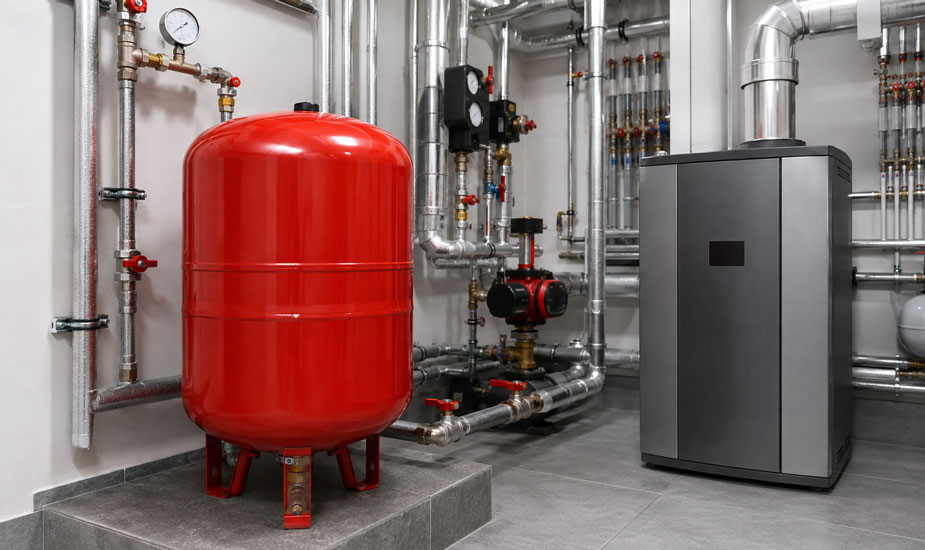

Мембранный расширительный бак

Зачем котельной нужен расширительный бак?

Любой теплоноситель — вода или водно-гликолевая смесь — подчиняется простому физическому закону: при нагреве объём жидкости увеличивается, при охлаждении уменьшается. В закрытой системе отопления, где контур герметичен, это расширение создаёт избыточное давление. Без компенсации это давление быстро превысило бы предел прочности труб, теплообменников и арматуры. Расширительный бак — обязательный элемент любой закрытой системы, который принимает на себя избыточный объём теплоносителя и удерживает давление в системе в безопасных и рабочих пределах.

Чем мембранный бак отличается от старых открытых систем?

В старых котельных применялись открытые расширительные баки — обычные ёмкости, установленные в самой высокой точке системы, куда при нагреве просто сливался избыток воды. Такая схема имела серьёзные недостатки: контакт теплоносителя с атмосферным воздухом ускорял коррозию труб из-за постоянного насыщения воды кислородом, а лишний теплоноситель безвозвратно терялся при каждом цикле нагрева. Мембранный расширительный бак — герметичная закрытая ёмкость, полностью решающая обе проблемы: теплоноситель не контактирует с атмосферой, а его объём не сливается, а временно накапливается внутри бака.

Как устроен мембранный расширительный бак?

Внутренний объём бака разделён эластичной мембраной на два изолированных пространства. Одна часть — водная камера, соединённая с контуром отопления и заполняемая теплоносителем. Вторая часть — воздушная (газовая) камера, заполненная азотом или воздухом под определённым давлением, которое задаётся ещё на заводе или при пусконаладке. Мембрана может быть выполнена в виде баллона (грушевидная мембрана) или диафрагмы, разделяющей бак на две полусферы — выбор конструкции определяется объёмом бака и условиями эксплуатации.

Когда теплоноситель нагревается и расширяется, он поступает в водную камеру, вытесняя мембрану и сжимая газ в воздушной камере. Давление газа при этом растёт и компенсирует увеличение объёма воды, не позволяя давлению в системе отопления превысить допустимые значения. При остывании теплоносителя процесс идёт в обратном направлении: сжатый газ выталкивает воду обратно в контур. Такая система работает полностью автоматически, без слива теплоносителя и без участия персонала в штатном режиме.

Какое давление должно быть в газовой камере?

Правильная настройка давления в воздушной камере — критически важный параметр, который определяет корректность работы всей системы. Давление в газовой камере должно быть немного ниже минимального рабочего давления в системе отопления в статическом состоянии — как правило, на 0,2 бар. Если давление воздуха выбрано неверно — занижено или завышено — бак либо не сможет полноценно компенсировать расширение теплоносителя, либо будет перегружать мембрану лишним давлением, сокращая её ресурс.

Настройка выполняется при пусконаладочных работах и должна проверяться при плановом техническом обслуживании: со временем часть газа может выходить через мембрану или уплотнения ниппеля, что приводит к падению давления в воздушной камере и снижению эффективности бака. Контроль этого параметра — обязательная процедура для любой котельной с мембранными баками.

Какие системы безопасности предусмотрены в конструкции?

Несмотря на то что мембранный бак — герметичная автономная система, конструкция предусматривает защиту на случай критического повышения давления. На контуре теплоносителя устанавливается предохранительный сбросной клапан, срабатывающий при превышении расчётного давления в системе и предотвращающий разрыв бака или трубопроводов. Отдельный клапан или ниппель предусмотрен для контроля и корректировки давления в газовой камере — через него проводится замер и, при необходимости, подкачка азота или воздуха.

Как правильно подобрать объём бака для котельной?

Объём мембранного расширительного бака рассчитывается индивидуально для каждой котельной и зависит от нескольких параметров: общего объёма теплоносителя в системе, диапазона рабочих температур, типа теплоносителя (вода или гликолевая смесь с большим коэффициентом расширения) и рабочего давления системы. Заниженный объём бака приводит к частому срабатыванию предохранительного клапана и потерям теплоносителя, завышенный — к неоправданным затратам на оборудование и монтажное пространство. Расчёт объёма расширительного бака — часть общего теплотехнического расчёта котельной, который выполняется на этапе проектирования вместе с подбором остального оборудования.

Как экономия теплоносителя влияет на эксплуатацию котельной?

Установка мембранного расширительного бака напрямую снижает потери теплоносителя по сравнению с открытыми системами — особенно это заметно в регионах и на объектах с высокими суточными перепадами температур, где система проходит частые циклы нагрева и охлаждения. Каждый литр несливаемого теплоносителя — это экономия на химически подготовленной воде и меньшая нагрузка на систему водоподготовки, поскольку не требуется регулярно восполнять потери свежей водой, которую предварительно нужно умягчать и деаэрировать.

На что обратить внимание при выборе и монтаже бака?

Каждая котельная индивидуальна, и выбор конкретной модели расширительного бака — не универсальное решение «по каталогу». На выбор влияют тип системы (открытая или закрытая), рабочее давление, температура теплоносителя, доступное место для монтажа и совместимость мембраны с используемым теплоносителем — для систем с гликолевыми смесями требуется бак с мембраной, устойчивой к этому типу жидкости. Ошибка в подборе бака может существенно сказаться на стабильности давления во всей системе отопления, поэтому подбор и расчёт лучше доверять специалистам на этапе проектирования котельной, а не выбирать оборудование постфактум.
