Обслуживание КИП котельной

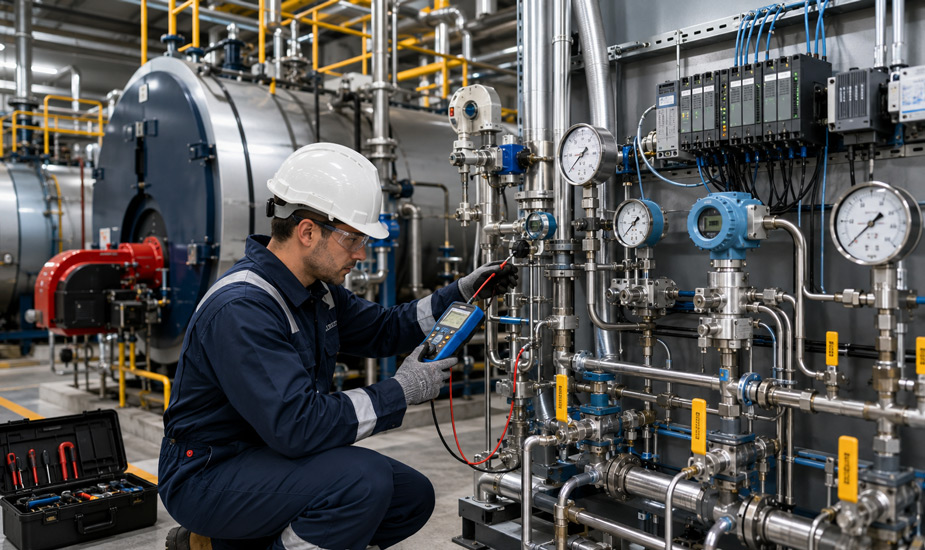

КИП — невидимая нервная система котельной

Котельная воспринимается как объект тяжёлого железа: котлы, трубопроводы, насосы, горелки. Но всё это оборудование работает в нужных режимах только потому, что существует система контрольно-измерительных приборов — КИП. Термометры, манометры, расходомеры, датчики давления, газоанализаторы, уровнемеры — это нервная система котельной, которая непрерывно снимает параметры технологического процесса и передаёт их оператору или системе автоматического управления.

Если нервная система даёт сбой, организм не может нормально функционировать. Прибор, показывающий неверное давление, — это не просто неточность в отчёте. Это потенциальная авария: котёл может работать с превышением допустимых параметров, а оператор об этом не узнает. Прибор учёта газа, имеющий погрешность в 3–5%, — это реальные деньги, ежемесячно утекающие в пользу газоснабжающей организации. Именно поэтому обслуживание КИП котельной — не вспомогательная, а ключевая задача технического персонала.

Состав КИП котельной: что именно нужно обслуживать

Прежде чем говорить об обслуживании, необходимо понимать, какие именно приборы входят в состав КИП промышленной котельной. Перечень зависит от мощности и типа оборудования, однако типовой состав включает несколько групп.

Приборы измерения давления — манометры и датчики давления на газопроводах, паропроводах, в системе теплоснабжения и на питательных трубопроводах. Это наиболее многочисленная группа: в котельной средней мощности манометров может быть несколько десятков. Среди них — как показывающие (местные), так и датчики с выходным сигналом для систем автоматики и диспетчеризации.

Приборы измерения температуры — термометры и термопреобразователи на входе и выходе каждого котла, в узлах смешения, на подающем и обратном трубопроводах теплосети, в дымоходах для контроля температуры уходящих газов. Термометры уходящих газов — особенно важный прибор: рост этого показателя на 10–15 °C сверх нормы сигнализирует о загрязнении теплообменных поверхностей и является поводом для внеплановой чистки котла.

Приборы учёта расхода — расходомеры газа, воды, пара, конденсата. Коммерческий учёт газа — отдельная тема с особыми требованиями к классу точности и поверке приборов. Расходомеры теплоносителя в составе узлов учёта тепловой энергии также относятся к коммерческим приборам учёта и подпадают под требования законодательства об энергосбережении.

Приборы контроля состава газов — газоанализаторы дымовых газов для настройки режима горения (содержание O₂, CO, CO₂), датчики загазованности помещения котельной по метану и угарному газу. Последние — элемент системы безопасности, а не просто измерительный прибор.

Уровнемеры — в паровых котельных это водоуказательные стёкла и датчики уровня воды в барабане котла. Отклонение уровня воды в барабане за допустимые пределы — одна из наиболее опасных аварийных ситуаций для парового котла, поэтому надёжность уровнемеров критически важна.

Приборы автоматики и защиты — датчики-реле давления, температуры и уровня, формирующие сигналы аварийного отключения котла. Технически это тоже КИП, хотя в эксплуатации их нередко выделяют в отдельную группу «автоматики безопасности».

Поверка приборов: требование закона и требование здравого смысла

Центральный элемент системы обслуживания КИП — метрологическая поверка. Это процедура, в ходе которой уполномоченная организация проверяет, соответствует ли показание прибора эталонному значению с заданной точностью. Поверка — не разовое мероприятие при вводе прибора в эксплуатацию, а периодически повторяемая процедура с установленным межповерочным интервалом.

Требование обязательной периодической поверки средств измерений закреплено в Федеральном законе № 102-ФЗ «Об обеспечении единства измерений». Приборы, применяемые в сферах государственного регулирования — а коммерческий учёт газа и тепловой энергии однозначно входит в этот перечень — должны быть поверены и иметь действующее свидетельство о поверке. Применение прибора с истёкшим сроком поверки юридически приравнивается к применению неисправного средства измерений.

Межповерочный интервал зависит от типа прибора и устанавливается при его утверждении типа. Для манометров он обычно составляет 1–2 года, для термометров — 1–4 года, для расходомеров газа — 1–4 года в зависимости от типа. Для датчиков загазованности с химически активным сенсором межповерочный интервал нередко совпадает с реальным сроком деградации чувствительного элемента — 2–3 года, после которых замена более целесообразна, чем поверка.

На практике ведение графика поверки КИП — это отдельная административная задача, которую нередко недооценивают. В котельной может насчитываться 50–100 и более приборов с разными межповерочными интервалами. Отслеживать их вручную сложно, поэтому передовые предприятия используют автоматизированные системы учёта метрологических ресурсов или включают контроль сроков поверки в систему планового технического обслуживания.

Техническое обслуживание приборов: что делается между поверками

Поверка подтверждает точность прибора, но не обеспечивает его работоспособность в период между поверками. Для этого необходимо регулярное техническое обслуживание — комплекс работ, направленных на поддержание приборов в исправном состоянии.

Визуальный осмотр — самая простая, но регулярно игнорируемая процедура. При обходе котельной оператор обязан контролировать показания всех местных приборов, фиксировать отклонения и выявлять механические повреждения: трещины на стекле манометра, загрязнение шкалы, повреждение защитного кожуха датчика. Прибор с повреждённым стеклом, которым продолжают пользоваться, — типичный пример пренебрежения, способного стоить дорого.

Продувка импульсных линий манометров — специфическая процедура для приборов, измеряющих давление пара или загрязнённых жидкостей. Импульсная линия — трубка, соединяющая точку отбора давления с манометром. Со временем она засоряется осадком или конденсатом, что приводит к занижению или завышению показаний. Продувка выполняется через специальный кран на импульсной линии и должна входить в регламент еженедельного обслуживания.

Проверка нулевых показаний — для манометров в отключённом состоянии стрелка должна стоять на нуле или в пределах допустимого отклонения. Смещение нуля — признак механической неисправности прибора, требующей его замены или внеплановой поверки.

Чистка датчиков и первичных преобразователей — особенно актуально для термопреобразователей в дымовых газах (загрязнение сажей) и для датчиков расхода в системах с примесями (отложения на чувствительных элементах ультразвуковых или вихревых расходомеров). Периодичность чистки определяется опытно для каждого прибора с учётом реальных условий его работы.

Проверка герметичности соединений — трубки импульсных линий, штуцера датчиков и резьбовые соединения должны периодически проверяться на отсутствие утечек. Особенно это актуально для газовых манометров: даже микроутечка газа через неплотный штуцер — это аварийный риск.

Датчики автоматики безопасности: особый режим контроля

Датчики-реле, формирующие сигналы аварийного отключения котла, занимают особое место в системе КИП. Их задача — не постоянное измерение, а срабатывание в момент, когда контролируемый параметр выходит за допустимые пределы. И именно это создаёт специфическую проблему: прибор может годами «работать» — то есть не подавать ложных сигналов — при этом будучи полностью неисправным и неспособным сработать в реальной аварийной ситуации.

Единственный способ убедиться в работоспособности датчика аварийной защиты — проверить его в условиях, близких к реальным. Для датчика-реле давления это означает создание контролируемого избыточного давления до уровня уставки срабатывания и проверку того, что прибор действительно формирует сигнал отключения. Для термостата — нагрев до заданной температуры. Для реле уровня парового котла — имитацию снижения уровня воды ниже допустимого.

Такие проверки должны проводиться по утверждённому регламенту — не реже одного раза в месяц для критически важных защит, и результаты фиксироваться в журнале проверки автоматики безопасности. Этот журнал — обязательный документ, проверяемый инспекторами Ростехнадзора при плановых и внеплановых проверках котельной.

Газоанализаторы дымовых газов: прибор, влияющий на экономику

Газоанализатор дымовых газов — один из наиболее технически сложных и одновременно наиболее ценных приборов в котельной. Он измеряет содержание кислорода, углекислого газа, угарного газа и нередко оксидов азота в продуктах сгорания. По этим данным настраивается соотношение «газ — воздух» в горелочном устройстве, то есть оптимизируется сам процесс горения.

Электрохимические сенсоры газоанализаторов имеют ограниченный ресурс — как правило, 1–3 года, после чего их чувствительность снижается и показания становятся недостоверными. При этом прибор продолжает выдавать цифры на дисплее, создавая иллюзию работоспособности. Горелка, настроенная по показаниям деградировавшего газоанализатора, работает с неоптимальным соотношением газ/воздух — либо с избытком воздуха (перерасход топлива), либо с недостатком (неполное сгорание, сажеобразование, риск выброса угарного газа).

Техническое обслуживание газоанализатора включает: периодическую поверку по поверочным газовым смесям с известной концентрацией компонентов, замену сенсоров по регламенту изготовителя или при обнаружении отклонения показаний сверх допустимой погрешности, чистку пробоотборного зонда от сажевых отложений. Для стационарных газоанализаторов, встроенных в систему управления котлом, межповерочный интервал устанавливается в документации на прибор и подлежит неукоснительному соблюдению.

Узел учёта газа: коммерческие измерения под особым контролем

Узел коммерческого учёта газа — это группа приборов, по показаниям которых газоснабжающая организация выставляет счета. Это означает, что любая погрешность здесь напрямую конвертируется в деньги — либо в пользу поставщика, либо в пользу потребителя. Типичный узел учёта включает корректор объёма газа, датчик давления, датчик температуры и счётчик газа — все они работают в комплексе для приведения объёма газа к стандартным условиям.

Требования к узлу учёта газа определяются ГОСТ и правилами поставки газа: все приборы должны быть поверены, находиться в исправном состоянии, а сам узел — опломбирован представителем газоснабжающей организации. Самостоятельное вмешательство в узел учёта (даже с благими намерениями — например, для устранения явной неисправности) без уведомления поставщика газа является нарушением договора и может повлечь перерасчёт потребления по нормативу — как правило, крайне невыгодный для потребителя.

При обнаружении признаков неисправности в узле учёта — нетипичные показания, механические повреждения, нарушение пломб — необходимо незамедлительно уведомить газоснабжающую организацию и зафиксировать ситуацию документально. Это стандартная процедура, защищающая интересы обеих сторон.

Организация системы обслуживания КИП: от журнала до регламента

Хаотичное обслуживание КИП «по мере необходимости» — прямой путь к тому, что важный прибор окажется неисправным именно тогда, когда он нужен. Правильно организованное обслуживание КИП строится на нескольких принципах.

Первый — полный реестр приборов. В котельной должен быть актуальный перечень всех средств измерений с указанием типа прибора, заводского и инвентарного номера, места установки, межповерочного интервала и даты последней поверки. Этот документ — основа для планирования всех последующих мероприятий.

Второй — утверждённый график поверки и технического обслуживания. На основе реестра формируется годовой график, учитывающий межповерочные интервалы всех приборов, сезонность работы котельной и ресурсные ограничения метрологической службы.

Третий — журналы учёта. Результаты каждой поверки, каждого технического обслуживания и каждой проверки автоматики безопасности фиксируются в соответствующих журналах с подписью ответственного исполнителя. Журналы хранятся на объекте и предъявляются при проверках надзорных органов.

Четвёртый — ответственный за КИП. В штате котельной или в договоре на обслуживание должна быть чётко определена ответственность за состояние контрольно-измерительных приборов. Размытая ответственность «все следят за всем» на практике означает, что никто не следит ни за чем. Котельная, в которой КИП обслуживается системно, — это объект, который работает предсказуемо, безопасно и с минимальными потерями энергоресурсов.
